LCZ-J1420/1424HC型

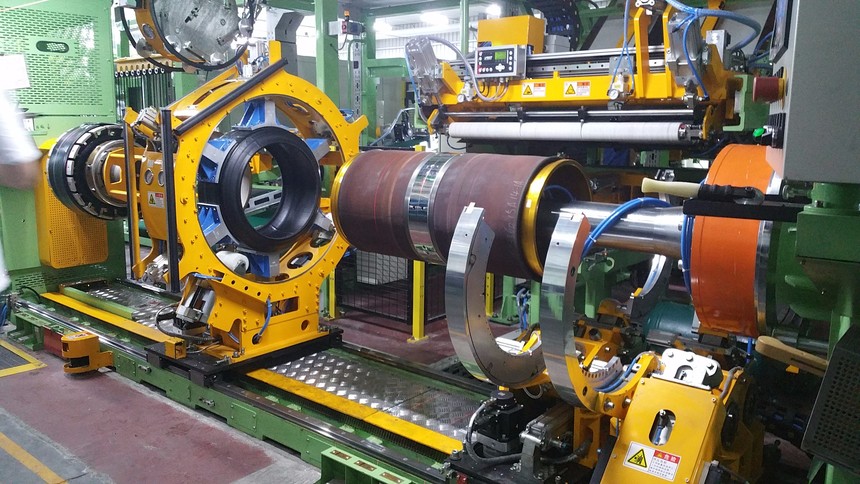

LCZ-J1420/1724HC型半钢乘用/轿车子午胎一次法成型机

技术说明

n 用途：半钢乘用/轿车子午胎成型

n 型号：LCZ-J1420/1724HC

n 电源：380V-3P，25Kw

n 气源：0.7MPa，12m³/h

n 真空源:350~400mmHg

n 尺寸：9300*12300*3300mm

技术特征

n 适用于14”～20” /17”～24”半钢乘用/轿车子午胎的成型

n 尤其适用于高精度子午胎的高效率成型

n 自动化程度高，内衬层胎侧自动预复合，胎体带束层自动裁断自动纠偏自动贴合，冠带层自动缠绕式贴合

n 触摸屏设定、PLC控制、现场总线通讯、伺服驱动保障用户使用方便维护简单

n 用户程序独立编辑便于用户可以调整设备的运行程序

项目 Standard	参数 Parameter
胎圈直径 Bead Diameter	■ 14’’~20’’ /17”～24”
胎圈设定范围Range of Bead	225~600mm
成型胎胚最大外径Max OD of green tire	820mm
胎面传递环内径Diameter of transferring	490~880mm
带束层贴合鼓直径Diameter of belt drum	480~880mm
带束层贴合鼓宽度Width of belt drum	350mm
内衬层供料宽度 Width of inner liner	~600mm
胎体帘布供料宽度 Width of carcass	~870mm
复合料供料宽度 Width of PA	~1100mm
带束层供料宽度 Width of belt	~300mm
成型鼓中心高Drum center height from F.L	1000mm
