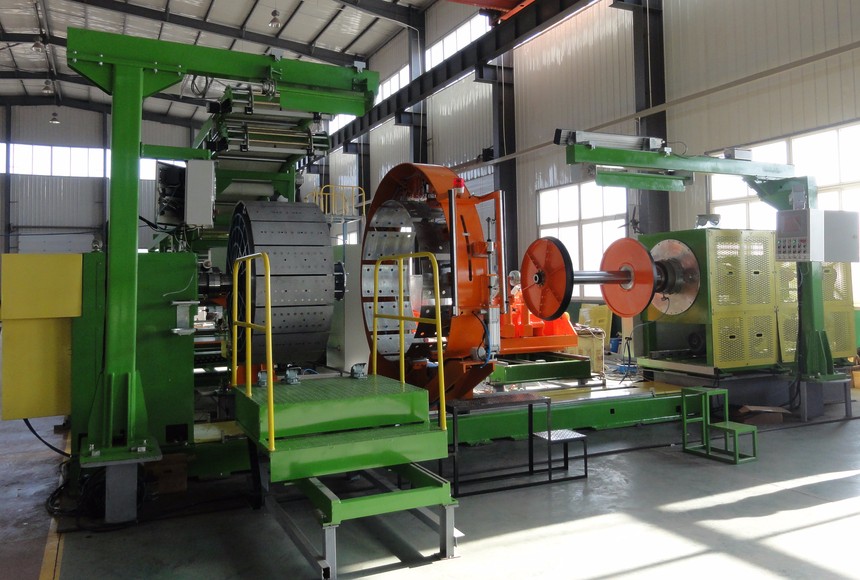

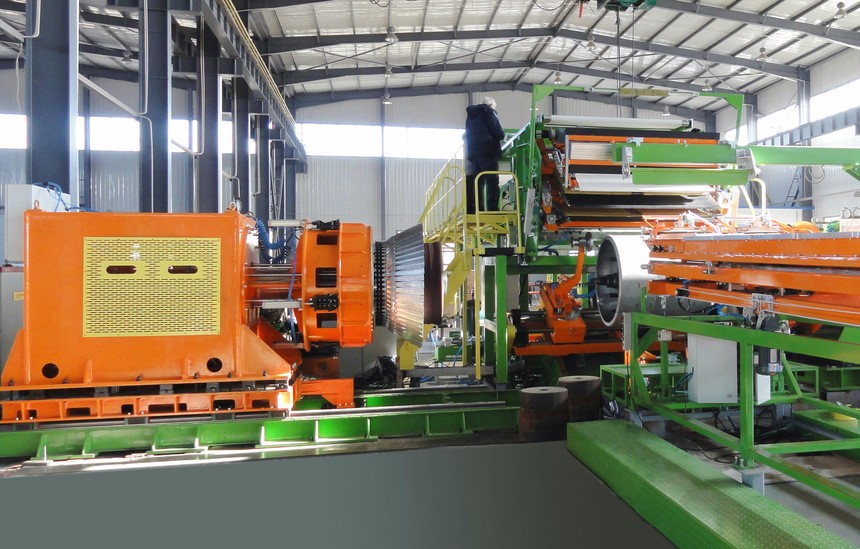

农用胎一段 农用胎二段
LCY/E-N2242HC型农用子午胎二次法成型机
技术说明
n 用途：农用子午胎成型
n 型号：LCY-N2242HC LCE-N2242HC
n 电源：380V-3P，120Kw
n 气源：0.7MPa,20 m3/h
n 尺寸：16900*12500*3900mm(一段）
11200*10000*3100mm(二段)
技术特征
n 适用于22.5”～42”农用子午胎的成型
n 一二段成型、移动式供料架适用于多种农用胎成型工艺
n 高精度一段径向伸缩式机头、指形正包、胶囊反包保证一段成型胎胚质量好
n 带束鼓贴合带束层、缠绕式贴合胎面保证胎胚尺寸精确，符合严格的工艺要求
n 触摸屏设定、PLC控制、现场总线通讯、伺服驱动保障用户使用可靠、调整方便、维护简单
项目 Standard | 参数 Parameter |
二段胎圈直径 Bead Diameter | 22.5’’~42’’ |
成型轮胎直径 Green tyre diameter | 930~1800mm |
定型鼓胎圈间距调节范围 Adjustable distance between Beads on Shaping drum | 120~1200mm |
带束层贴合鼓直径Diameter of belt drum | 880~1700mm |
贴合鼓宽度Width of belt drum | 700mm |
传递环直径Diameter of transferring | 900~1790mm |
机头旋转速度Speed of shaping drum | ~50rpm |
带束层宽度Width of belt | ~650mm |
胎面供料架宽度Width of tread | ~760mm |
鼓轴中心到地面距离Drum center to floor height | 1200mm |
